重要注意事项和安全信息

Important notices and safety information

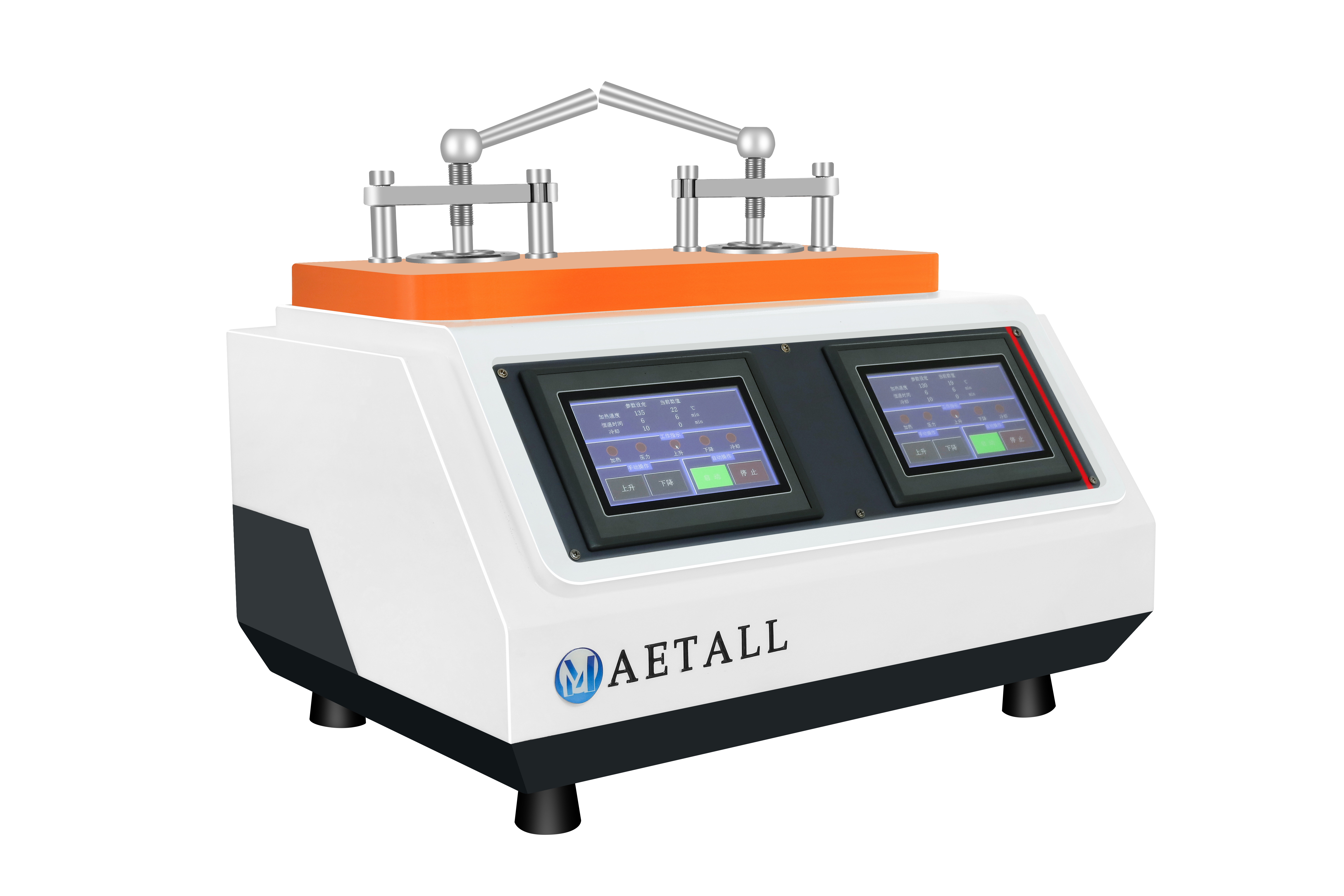

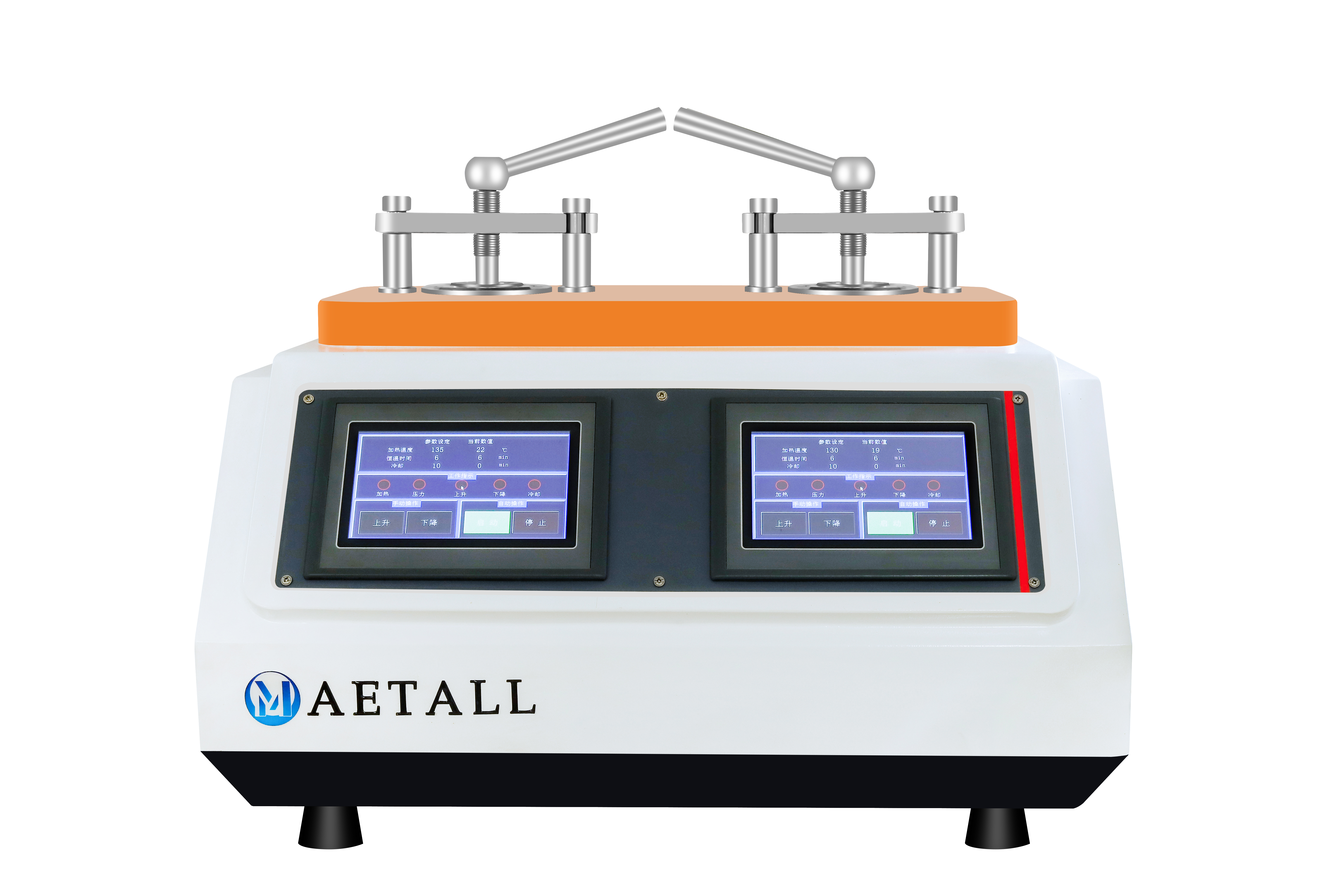

ZXQ-3S型全自动金相试样镶嵌机。

本机是对于各种试样进行镶嵌的多功能水冷镶嵌机，具有制模数量多，制模时间短等优点。

本机对于微小并不易手拿或不规则的工件进行镶嵌。经镶嵌后，便于对工件进行磨抛操作也有利于用户在金相显微镜下更方便的观察材料的组织结构。

本机能自动加温、加压，压制成形后会冷却自动停机，打开上盖，按上升键试样自动上升，即可取件。

主要技术指标

Main Specifications

试样压制规格： ф30mm （ф22mm ф30mm、ф40mm 、ф50mm定制）

加热器： 220V   1650W*2

温度设定范围： 35~200℃

保温时间范围： 1-99min

冷却时间范围： 0~60min

外形尺寸： 650*500*560mm

净    重： 105KG

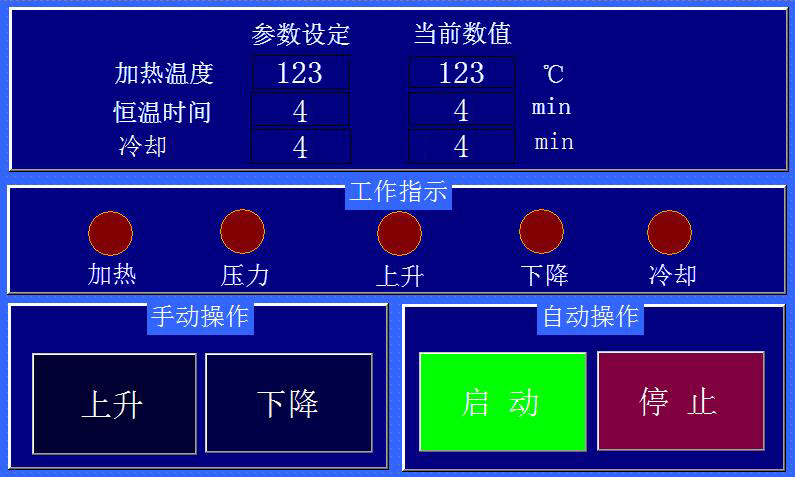

操作键盘及显示

Operation keyboard and display

1、参数设定:点击屏幕上数字,屏幕会弹出数字修改界面,数字修改完成，点击ENT键进行保存.

2、顺时针旋转急停开关，使急停开关处于弹开状态，转动电源总开关，静待本机自检保护后，触摸屏亮，进入开机待机状态。

3、按操作区域上升,下降 键，手动模式其相应指示灯亮，显示当前处于手动工作模式,下模会相应的上下运动，检查有无异响，卡阻现象。

产品优势

Product advantages

01 水冷装置，有效缩短制样时间。

02 自动加温、加压，压制成形后会自动冷却停机。

03  装配急停开关，紧急情况可紧急停止机器运转。

04 一次可制备四个试样。

装 箱 单

Packing List

名          称	规  格	单 位	数 量	备 注
金相试样镶嵌机	ZXQ-3S	台	1
金相试样镶嵌粉		份	100g
热    电   偶	K型	根	1
塑  料 勺		只	1
产 品 说 明 书		份	1
产 品 合 格 证		份	1
进水管，出水管		根	各1
中间模		套	1
管     箍		个	2
保险丝	5*20  15A	个	2
